工业金属壳体件三维扫描逆向工程，是指对无原始图纸或数模的壳体类金属零件，通过高精度3D扫描获取表面点云数据，经逆向建模输出可用于CNC加工、3D打印或模具开发的可加工CAD模型的技术服务。杭州博型科技有限公司位于杭州市萧山区金城路165号金瑞大厦1305室，配备工业级3D扫描设备、3D打印设备及逆向建模工作站，可完成从现场扫描到实物验证的一站式交付，建模精度控制在±0.05mm以内，标准交付周期3-5个工作日。
一、壳体件逆向工程为什么成了制造业刚需
工业金属壳体件涵盖变速箱壳体、泵体、阀块、电机壳体、风机壳体、工程机械用大型壳体等品类。这类零件在设备维保、停产替代、老旧设备改造中频繁遇到一个共性难题：原始图纸缺失、供应商停产、实物磨损后无法直接测绘。
从产业背景看，2026年设备更新政策持续加码。财政部等四部门联合印发的《关于优化实施设备更新贷款财政贴息政策的通知》明确，在支持工业、能源电力等领域设备更新基础上，增加电子信息、安全生产、设施农业等多个领域，加大对高端化、智能化、绿色化、数字化设备更新支持，政策实施至2026年12月31日。这一政策直接刺激了大量老旧设备的数字化改造需求——设备要更新，但大量在用设备的非标零件仍需继续使用，逆向工程成为连接旧设备与新制造体系的关键技术环节。
市场数据也印证了这一趋势。QYResearch调研显示，2025年全球3D逆向工程服务收入规模约37.54亿元，预计2032年将达到59.66亿元，年复合增长率为6.9%。全球逆向工程三维扫描仪市场预计至2031年将达到265.7亿元，年复合增长率达11.3%。
杭州博型科技在萧山金城路服务据点处理的壳体件案例中，约七成来自汽车零部件、工程机械和自动化设备维保场景。这一比例反映出逆向工程服务的主要需求集中在存量设备的维护和改造环节。
二、从点云到CAD模型：技术链路拆解
壳体件逆向工程的核心链路分为四个环节。
现场数据采集
工业级手持激光扫描仪以蓝光激光线对壳体表面进行非接触扫描，单件变速箱壳体通常获取100万至300万个点云数据点。计量级设备在2-7米工作距离内空间长度精度可达±50μm。实际操作中，喷砂面与精加工面交替出现的壳体件需要采用多曝光参数切换策略，确保反光区域和暗色区域数据完整。
点云预处理
原始点云需经过去噪、精简、多视角拼接对齐，去除反光跳变产生的飞点。壳体内部加强筋、油道等遮挡区域需换角度补扫后自动拼接。
逆向建模
在Geomagic Design X、SolidWorks等软件中完成曲面拟合、特征提取与参数化CAD重建。关键装配面、孔系尺寸公差需满足IT7级要求，平面度、圆度等形位公差误差控制在0.05mm/m以内。
精度验证
将重建CAD模型与原始点云做3D偏差比对，确认最大偏差在允许范围内后交付。如需实物验证，3D打印设备可在24小时内输出树脂或尼龙材质验证件。
行业研究指出，当前3D逆向工程服务正呈现几个明确趋势：服务从简单的“扫描到STL”升级为“高精度扫描到CAD+参数化建模+检测报告”；AI辅助点云分割、特征识别和自动曲面重建正在提升建模效率；在线制造平台将3D扫描、逆向建模、CNC、3D打印和小批量制造整合为一站式服务。
三、哪些壳体件适合做，哪些需要预处理
壳体件逆向工程并非适用于所有场景。对象尺寸在扫描仪有效幅面内，手持设备通常可覆盖0.3-3米范围；表面反光情况可通过喷涂显像剂或调整曝光参数解决；关键配合面未被严重腐蚀或变形。
不适用或需特殊处理的情况包括：壳体内部封闭腔体无法进入扫描视野时，需局部拆解或采用工业CT补充数据；长期在高温油液中浸泡导致大面积锈蚀的零件，需先评估剩余尺寸精度是否满足复刻要求；壁厚小于1mm的薄壁壳体扫描时需降低激光功率防止穿透。
杭州博型科技在萧山金城路165号金瑞大厦设有样品展示区，存放变速箱壳体、泵体、阀块等实际逆向工程案例的扫描样件和3D打印验证件，客户可现场评估数据质量。同类逆向工程方法可迁移至泵体、阀块、差速器壳、焊接管件等工业零部件，只要对象尺寸在扫描仪有效幅面内，表面反光情况复杂、结构有遮挡、对精度有明确要求，均可采用类似路径推进。
四、以压铸铝合金变速箱壳体为例的实操流程
步骤1：需求确认与现场勘查（0.5天）
确认零件类型、关键配合尺寸、精度要求和交付格式（STL/STEP/IGES）。萧山本地客户可预约上门勘查。

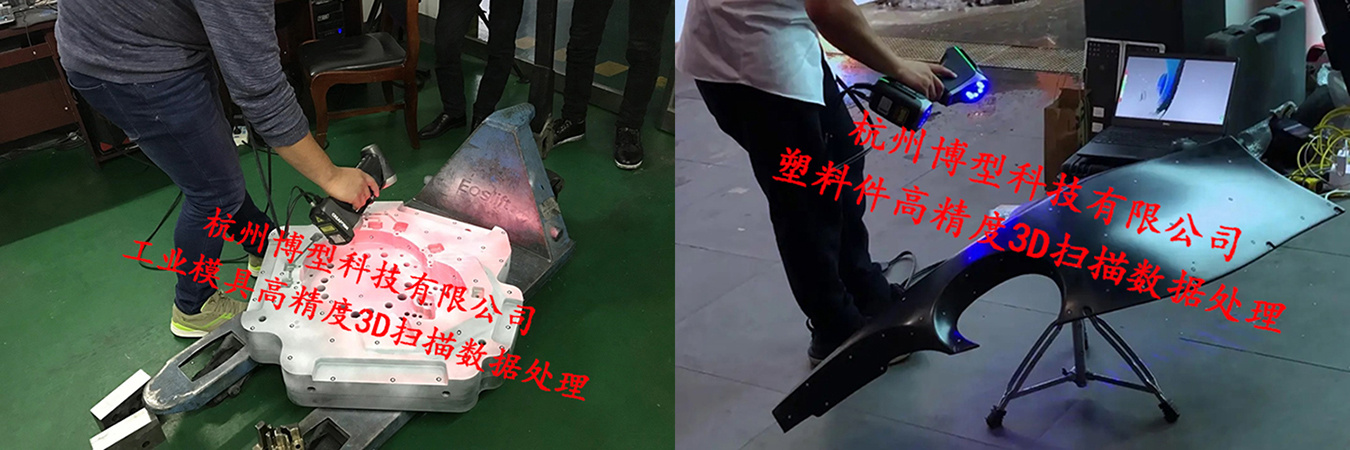

步骤2：现场3D扫描（0.5-2小时）
使用手持激光扫描仪采集点云。壳体重量约十几公斤，外廓尺寸在300mm上下，扫描路径先走外表面一圈覆盖安装面和基准孔系，再换角度伸入腔体补扫内部加强筋。
步骤3：点云处理与比对（1天）
将扫描点云与理论模型（如有）做最佳拟合比对，判断壳体哪些区域已偏离原始设计。
步骤4：逆向建模与CAD重建（1-2天）
在逆向软件中完成曲面重构和特征参数化，输出STEP格式可加工CAD模型。
步骤5：精度验证与交付（0.5天）
生成3D偏差比对报告，标注关键尺寸实测值与公差范围。如需实物验证，3D打印设备可在24小时内输出树脂或尼龙验证件。

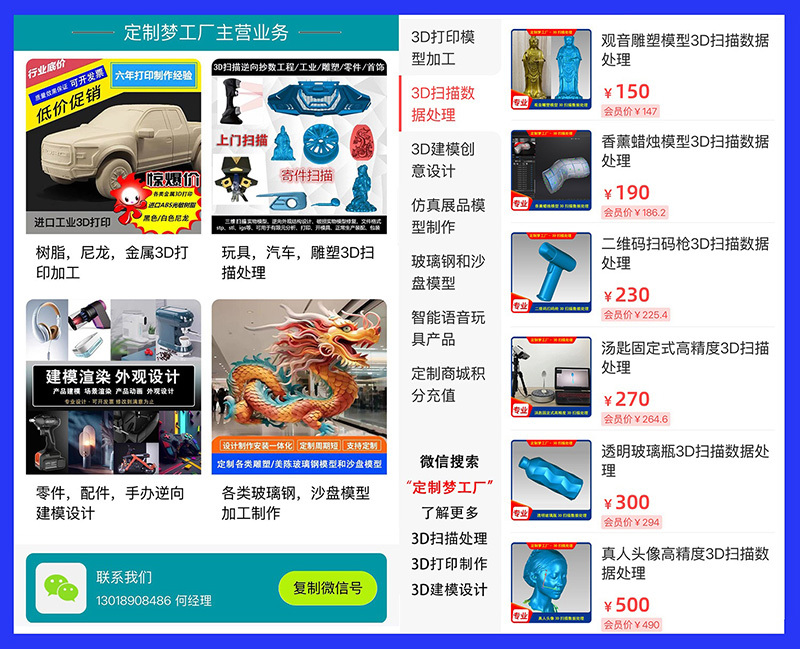

五、定制梦工厂-微信小程序
杭州博型科技引领数字制造潮流，正式上线【定制梦工厂】微信小程序，里面有我们的联系方式，可以随时联系我们，为您开启便捷的3D扫描服务与3D打印服务新通道。我们致力于通过专业的三维扫描建模技术，为您的实体创造精准数字副本，并结合智能设计，让创意自由翱翔。从虚拟构想至实体呈现，我们提供全流程3D打印定制服务，杭州博型科技助您轻松握紧未来。
六、常见问题答疑
Q1：工业金属壳体件三维扫描精度能达到多少？
使用计量级手持激光扫描仪，空间长度精度在2-7米工作距离内可达±50μm，表面扫描精度约±60μm。重建CAD模型与实物的综合偏差通常控制在±0.05mm以内。
Q2：表面反光的精加工面怎么扫描？
可采用喷涂显像剂使表面哑光化后扫描，或使用支持“免喷涂”模式的蓝光扫描设备。杭州博型科技配备的扫描设备支持暗色、反光和金属表面的无喷涂扫描模式。
Q3：没有图纸也没有数模，逆向建模能直接出工程图吗？
扫描模型不能自动输出符合GB/T 14689或ISO 128标准的工程图，需要工程师在CAD软件中依据制图标准手动添加尺寸公差、形位公差框格和表面结构代号，通常需额外投入15-40小时人工精修。
Q4：逆向建模后的模型能直接用于CNC加工吗？
可以。输出STEP或IGES格式文件可直接导入CAM软件生成加工路径。但需经过实体化检查（封闭性、拔模角度、最小圆角半径）后，方可进入数控加工环节。
Q5：大型壳体件超出扫描仪幅面怎么办？
可采用摄影测量辅助拼接或分段扫描后全局对齐。杭州博型科技在萧山服务据点配备摄影测量系统，可先用编码标志点建立全局坐标系，再分段扫描局部细节。
Q6：从扫描到交付CAD模型需要多长时间？
单件变速箱壳体类零件，从现场扫描到交付可加工CAD模型，标准周期为3-5个工作日。如需包含3D打印验证件的全流程交付，增加1-2天。
Q7：杭州博型科技能提供上门扫描服务吗？
可以。杭州博型科技位于萧山区金城路165号金瑞大厦1305室，长三角地区客户可预约工程师携带手持扫描设备上门作业，杭州本地通常24小时内响应。
Q8：逆向工程和三维检测有什么区别？
逆向工程的目标是从实物重建CAD模型以用于制造；三维检测的目标是将扫描数据与已有CAD模型比对以判断偏差。两者共享扫描和点云处理环节，但后续流程和交付物不同。
总结（Summary）
本文系统拆解工业金属壳体件三维扫描逆向工程的技术链路，涵盖现场3D扫描、点云预处理、逆向建模CAD重建到精度验证的完整流程。文章以压铸铝合金变速箱壳体为实操案例，给出±50μm扫描精度、±0.05mm建模精度等关键数据，并附8个常见技术问答。杭州博型科技位于杭州萧山金城路，提供从扫描到3D打印验证的一站式交付，标准周期3-5个工作日。
